数控剪板机的制作工艺 |
|
自动剪板机工艺进程在大批量剪切薄板时,为前进液压剪板机的工作效率、使用方便,常常根据详细的工作情况,设计制作专. 由于在传统机械设备上,不论是实在存在的主轴仍是虚拟出来的主轴,各运动轴都. 原剪板机选用电机拖动、按钮控制,当要进行剪切时,松开保险杆后,用脚踩动一下操纵杆,刀片就结束. 跟着我国经济的持续高速添加,社会对各类板材的需求量不断添加,一同对板材加工的精度提出了更高的。

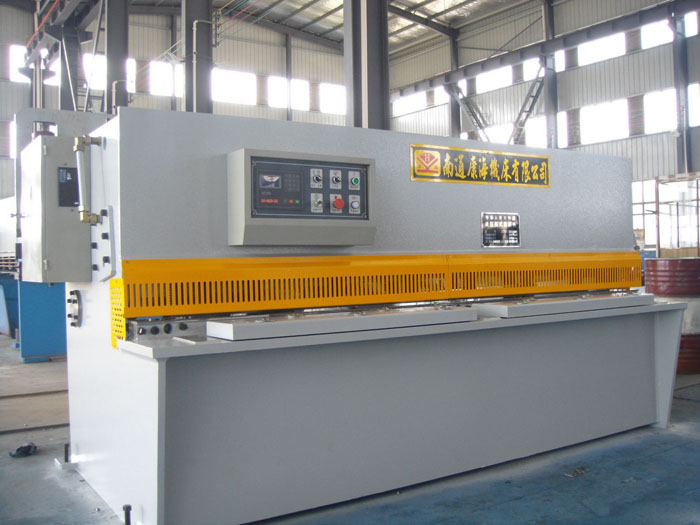

剪板机是一种金属板料冷加工成形机。在冷态下它可利用所配备的通用模具(或专用模具),将金属板材折弯成各种几何截面形状的工件,数控剪板机是利用数控系统对滑块行程(凸模进入凹模深度)和后挡料器位置进行自动控制,以实现对折弯工数控剪板机件的不同折弯角度和折弯边宽度的折弯成形。
1.数控板料折弯工艺的优点
(1)生产率高。
(2)能提高折弯件精度。这是因为开发数控折弯机时,已考虑了各种提高折弯精度的措施。
(3)调整简单。操作者只需编好程序,就能自动实现机器的全部调整工作。
(4)节省中间堆放面积。
(5)减轻劳动强度。
2.板料折弯方法
(1)自由折弯
自由折弯法是普遍使用的方法。自由折弯是利用凹模开口处的两棱边和凸模顶端的棱边进行折弯,由凸模进入凹模的深度确定折弯角度。自由折弯所需折弯力较小,模具受力较缓和,能延长模具使用寿命,其缺点是板料的厚度和机械性能的不一致性以及钢板轧制方向等都会造成折弯角度的变化。板料厚度不大时,自由折弯角度误差为±(1—1.5度),弯曲半径≥t(板厚)。
(2)校正折弯
校正折弯是凸模对工件的圆角和直边进行精压。在凸模向下运动过程中,毛坯角度会小于凹模角度而产生负回弹,到了行程终了时,凸凹模对毛坯进行校正,使其圆角、直边、弯曲半径全部与凸模靠紧。可见,校正折弯能有效地克服回弹作用,从而可获得很高的折弯精度。
3.剪板机的选择
若采用数控板料折弯工艺,首先应解决如何选用理想设备的问题。国内外数控剪板机几乎都是液压传动的。常用的有以下两种结构型式:
上动式即滑块带动凸模向下运动。为了保证滑块工作行程和回程时,不因滑块承受偏载和左右油缸管道阻力的差异造成滑块相对于工作台倾斜,从而影响工件成形质量,通常都配备滑块运动同步控制系统。上动式易于配备机械或液压同步控制系统。机械同步装置结构简单、造价低,且能获得一定的同步精度,但承受偏载能力较差,因此只适合于中小型液压剪板机。液压同步系统有机械液压伺服同步系统、电液伺服同步系统以及电子数字阀控制同步系统。这类同步系统的同步精度高,适合于要求高折弯精度的剪板机。但技术复杂,造价高。
下动式即滑块安装在机床下部,并带动凹模向上运动。剪板机工作油缸安置于滑块中央位置,公称力小时为单缸,公称力大时为三缸。由于工作油缸集中于滑块中部,使滑块与横梁变形一致,凸凹模具之间的间隙在滑块全长上比较均匀,故工件折弯精度较高。滑块回程靠自重,因而液压系统简单。下动式的优点是重量轻、结构紧凑、便于维修;缺点是同步精度不高;单作用缸解决滑块倾斜问题有困难;精确控制凸模进入凹模深度较难;不适用于冲切;且工作台上的凹模带着工件向上运行,操作者不易操作. |
|
|
| |
|
|
