  产品展示>>大型上辊数控卷板机

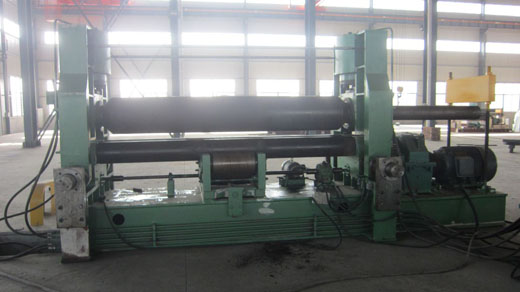

大型上辊数控卷板机

一、             总述
    该机属于引进日本技术液压型三辊卷板机,用于将钢板卷成圆筒形、圆锥形、圆弧形等。
    W11S-30×2500上辊数显万能式卷板机简图)
该机属于液压型三辊卷板机,用于常温状态下将板材卷成圆筒形、圆弧形、圆锥形。
上辊可以垂直移动、水平移动。
预弯通过上辊水平移动,使上辊相对于下辊呈非对称位置来实现。
滚圆时通过电动机、减速机带动两下辊进行。
由于下辊的标高不变,所以便于进料和操作。
翻倒架采用液压翻倒。
上辊垂直位移采用液压传动,水平移动采用机械传动。
采用PLC可编程显示器控制。
提供详细的电气原理图,电气走线严格按图纸进行,每根连线两端的号码须清晰完整,线端子排上应贴有与连线号码相同的线号标记,而且应在电器配线图及原理图作相应的标记;
设备使用的电气件全部采用名牌企业优质产品,电气保护器件(如电流继电器、空气开关等)在安装前必须由电气制造厂严格测试,并保证运行可靠。
设备使用的液压元件采用名牌产品。设备运行平稳、控制灵活、无卡阻、漏油和异常噪音。
增加锥筒装置可卷制一定范围内的锥体。
设备可靠性高,故障率低。
二、主要技术参数

规格型式号
单位
W11S-30*2500
型    式

上辊数控
加 压 力
T
270
板幅
mm
2500
辊子工作长度
mm
2600
板厚端曲
mm
T25*B2500*φmin400mm(σs≤245 Mpa)
板厚中央
mm
T30*B2500*φmin400mm(σs≤245 Mpa)
满载剩余直边长度
mm
≤2.9倍板厚
上辊直径
mm
Φ410
下辊直径
mm
Φ235
两下辊中心距
mm
380
卷板速度
m/min
约4
托辊数目
4
托辊组数
1
电源电压
V/Hz
380/50
主电机功率
KW
30
液压电机功率
KW
11
移动电机功率
KW
                         4

三、主要组成部件的生产厂家
名         称
内                   容
轴承
类    型
双列调心轴承
制造厂家
洛阳轴承/瓦房店轴承
工作辊材质
42CrMo(上辊)
硬    度
HRC40-45
制造厂家
华祥特钢/南钢
底  侧
盘  机
和  架
机加材料
Q235
加工方式
焊接结构件,去应力处理,数控镗铣床加工
制造厂家
南通康海
减速机
型    式
硬齿面圆柱齿轮减速机
制造厂家
江苏泰兴
主要电气元件
西门子电器
液压泵
型    式
齿轮泵
制 造 厂
合肥长源
制 造 厂
台湾油神

缸体与活塞杆
锻件,热处理HRC48-50
制造厂家
江苏久久/南通桑普
主油缸密封
Yx型
制造厂家
台湾鼎基
数控
系统
(经济型)
可编程显示器
特维(加拿大)
PLC可编程控制器
OMRON(日本)
位移传感器
无锡瑞普

性能与特点:

1.高精度的端部预弯
自由地设定直边长度,上辊直接加压预弯,能够完成高精度的端部预弯。

2.NC控制,高的生产效率
卷制 制品工艺参数NC化,操作简单,效率大幅度提高。

3.制品精度超群
上辊呈鼓形状,下辊的下部有托辊配合调节,连续弯曲,从薄板到厚板这一广泛的范围内能够卷制理想的制品。

4.作业的安全
两下辊固定,上辊上下,左右移动,工件不随工作辊移动,作业者安全。

5.整体式结构,基础简单,移动方便
设备采用整体式底盘,无须地脚螺栓,基础简单,移动作业场所方便。

6.不同的用途,相应的控制方法
根据用途,有以下的控制方法:
TNC(上NC):多品种,少量生产用;
T&BNC(上,下NC):少品种,大量生产用。

7.丰富的弯曲形状
具有卷制O型,U型,多段R,辅助锥筒装置,可以卷制一定范围的锥筒。
O型弯曲:后方弯曲方式
U型弯曲:前方弯曲方式:
多段R弯曲:组合式方式。

技术参数:

规格型号

上锟加压力

板厚

板幅

上锟直径

下锟直径
中心距

电动机

端曲

中央

驱动用
油压用
移动用
W11S-8×1500
25
6
8
1500
175
125
160
3
2.2
0.75
W11S-6×2000
25
4.5
6
2000
195
125
160
3
2.2
0.75
W11S-8.5×1500
30
6.5
8.5
1500
185
125
160
3
2.2
0.75
W11S-7.5×2000
30
5.5
7.5
2000
205
125
160
3
2.2
0.75
W11S-10×1500
37
8
10
1500
205
135
180
4
2.2
0.75
W11S-8.5×2000
37
6.5
8.5
2000
220
135
180
4
2.2
0.75
W11S-8×2500
37
5.7
8
2500
235
135
180
4
2.2
0.75
W11S-11×1500
45
9
11
1500
215
135
180
4
2.2
0.75
W11S-10×2000
45
7.5
10
2000
235
135
180
4
2.2
0.75
W11S-9×2000
45
6.5
9
2500
245
135
180
4
2.2
0.75
W11S-11×2000
55
9
11
2000
245
145
200
5.5
4
0.75
W11S-10.5×2500
55
8
10.5
2500
255
145
200
5.5
4
0.75
W11S-9.5×3000
55
7
9.5
3000
275
145
200
5.5
4
0.75
W11S-12×2000
65
10
12
2000
250
145
200
5.5
4
0.75
W11S-11.5×2500
65
9
11.5
2500
065
145
200
5.5
4
0.75
W11S-10.5×3000
65
8
10.5
3000
280
145
200
5.5
4
0.75

W11STNC-8×1500-
W11STNC-10.5×3000

同上

W11S&BNC-8×1500-
W11S&BNC-10.5×3000

同上

产品改进,技术参数如有变动,不另行通知。
